Beschiss mit CAT.5e Kabeln

Es ist unglaublich, man muß selbst bei einem Kabelkauf aufpassen wie der Luchs. Seit einiger Zeit ist die DDR wiederauferstanden und wenn man unbedacht ein preiswertes LAN Kabel kauft so erhält man sogenanntes CCA (Copper cladded aluminium) bzw. ALCU Kabel. Dabei wird anstatt eines Kupferleiters einfach ein Aluminiumdraht genommen.

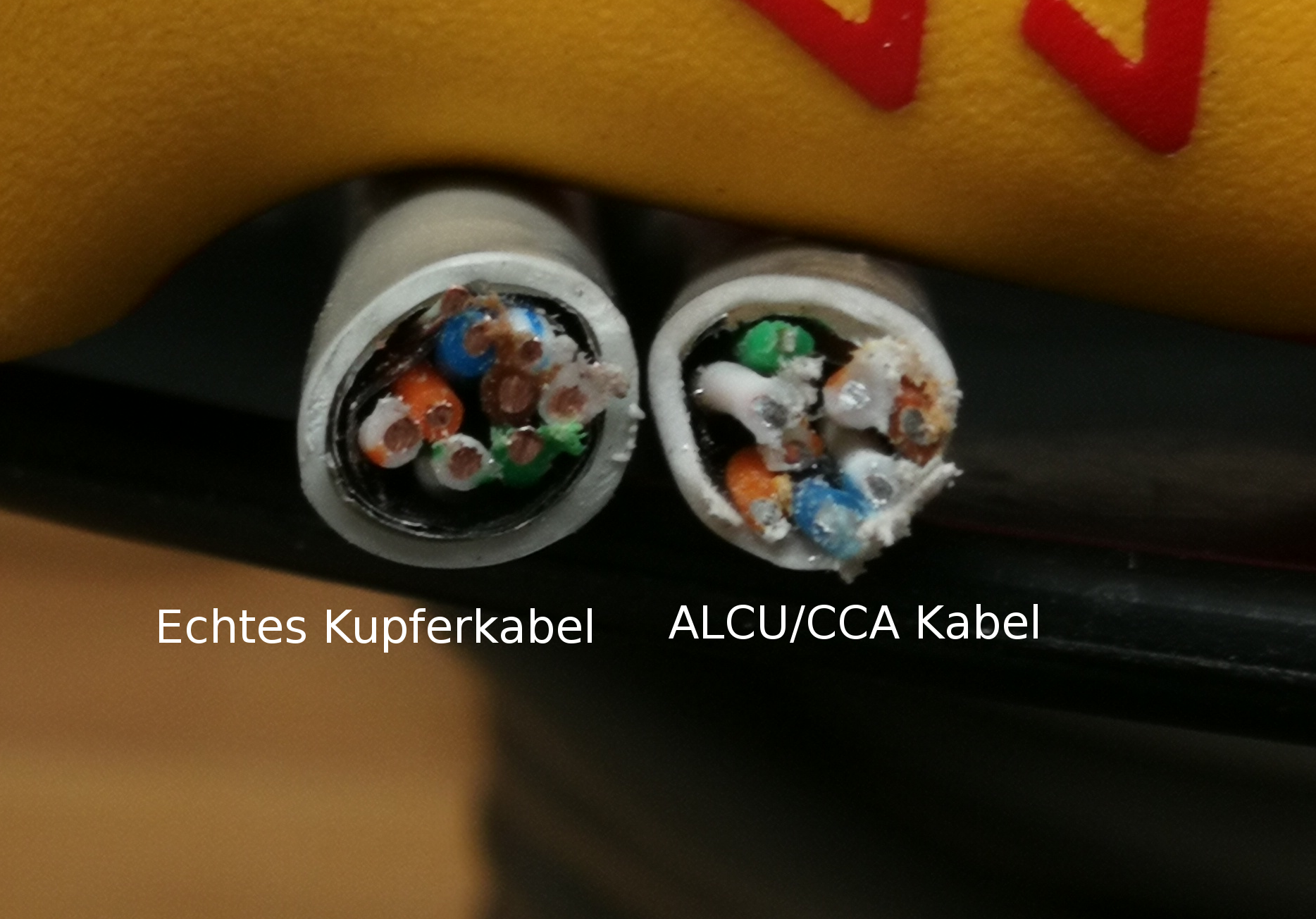

Um die Anschlußeigenschaften nicht gar zu fürchterlich zu machen, wird auf den Aluminiumdraht eine Kupferbeschichtung aufgebracht. Daher auch der Name CCA (Copper cladded aluminium) bzw. aus der DDR Zeit ALCU Kabel. Wobei "cladded" (ummantelt/kaschiert) euphemistisch ist. Es müsste eigentlich eher bedampft heißen. Man sieht es schon am obigen Bild daß die Kupferschicht hauchdünn ist und eher im Bereich µm angesiedelt ist. Obacht, beim abzwicken oder abisolieren sieht man das meist nicht, da man durch die Kupferbeschichtung optisch leicht getäuscht wird. Man muß das Kabel tatsächlich durchsägen und befeilen um Klarheit zu schaffen.

Heikel ist das Kabel insbesondere für PoE Nutzer und für Langzeitstabilität. Während die hochfrequenten Ethernet-Übertragungen sowieso durch den Skin-Effekt im äußersten Leiterbereich transportiert ist das für die eigentliche Datenübertragung eher weniger kritisch. Heikel ist es für high-power-PoE Anwendungen (Da ein AWG24 Reinkupferkabel einen deutlich geringeren Widerstand und damit Leitungsverlust hat als AWG24 Aluminiumleitung). Die Dauerhaltbarkeit von Aluminiumklemmungen ist auch problematisch und erfordert Vorbereitungen und Achtsamkeit bei der Montage. Insbesondere sollte spezielles Klemmenmaterial verwendet werden.

Kurzes Rechenbeispiel. AWG24 entspricht einem Querschnitt von 0,205 mm². Ein 100 m Kabel mit 30 W PoE nach 802.3at hat in Kupferausführung je 2 Adern für die hin- und 2 für die Rückleitung. Bei 50V Versorgungsspannung entsprechen die 30 W 600 mA Stromfluß die sich auf die beiden Adern verteilen (= Querschnittsfläche 2*0,205 mm² = 0,41 mm²). Der Widerstand einer 100m CAT.5e Leitung erhöht sich für ein Adernpaar im Hin- und Rückweg von 8,3 Ω auf 13 Ω. Das führt (bei 30 W PoE Leistung) zu einer erhöhung der Leitungsverluste von knapp 3 auf 4,68 W.

Quintessenz: Augen auf beim Kabelkauf, Preise von 15 ~ 20 € für eine 100m Trommel Cat.5e sind fast immer das sichere Zeichen für CCA/ALCU Kabel. Die Kupferfarbe drumrum täuscht, der Leiter besteht zu 99% aus Aluminium, wodurch sich das Kabel nicht für High-Power-PoE Anwendungen eignet und die Kontaktstellen vermutlich nicht langzeitstabil sind. ALCU Leitungsverbindungen sind hochgradig korrosions- und (high-power-PoE) erhitzungsgefährdet.
